Perhitungan Overflow Interrupt

Pada kesempatan kali ini saya akan sedikit sharing ilmu mengenai Perhitungan Overflow Interrupt yang akan kita gunakan untuk pengaturan putaran servo, sehingga menghasilkan putaran yang kita inginkan.

// Timer 0 overflow interrupt service routine

Perhitungan Timer overflow di tentukan berdasarkan XTAL yang kita gunakan,
Sebagai contoh kita menggunakan XTAL 4 MHz,

=>> f=4 MHz
=>> T=1/4 MHz
T=0,25 x 10^-6 s



Jika Timer yang kita gunakan adalah 8 bit maka akan menghasilkan 256 X,
Maka overflow penuhnya adalah 256 X 0,25 x 10^-6 = 64 x 10^-6 s.

Perhitungan Overflow Interrupt Untuk Menggerakkan Servo

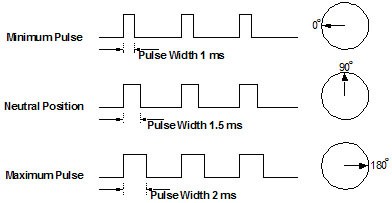

Seperti yang telah kita ketahui, servo motor memiliki lebar pulse sebesar 20 ms,untuk menggerakkan servo ke kiri kita harus memberikan Pulse masukan sebesar 1 ms, dan pulse 2 ms untuk menggerakkan servo ke kanan. Sedangkan untuk Posisi netral di tengah kita harus memberikan pulse masukan sebesar 1,5 ms.

Kembali ke perhitungan kita tadi,

=>> kita telah memiliki overflow penuh sebesar 64 x 10^-6 s.

karena servo membutuhkan pulse sebesar 20 ms, maka perhitungannya adalah sebagai berikut;

=>> 20 ms => (20 x 10^-3)/(64 x 10^-6) = 0,3125 x 10^3 =312,5 (dibulatkan menjadi 313)

Untuk pergerakan servo ke kiri membutuhkan pulse sebesar 1 ms, maka perhitungannya adalah sebagai berikut;

=>> 1 ms => (1 x 10^-3)/(64 x 10^-6) = 15,6 (dibulatkan menjadi 16)

Untuk pergerakan servo ke kanan membutuhkan pulse sebesar 2 ms, maka perhitungannya adalah sebagai berikut;

=>> 2 ms => (2 x 10^-3)/(64 x 10^-6) = 31,25 (dibulatkan menjadi 31)

Untuk pergerakan servo ke tengah/posisi netral membutuhkan pulse sebesar 1,5 ms, maka perhitungannya adalah sebagai berikut;

=>> 1,5 ms => (1,5 x 10^-3)/(64 x 10^-6) = 23,4 (dibulatkan menjadi 23)

Perhitungan telah kita lakukan, sehingga kita mendapatkan hasil angka yang akan kita gunakan untuk menggerakkan servo ke kiri, ke kanan, dan ke tengah….

Semoga artikel ini bermanfaat…..
